Préambule
Objet et public visé
Ce document constitue le socle de référence partagé entre Myodev et les kinésithérapeutes experts qui interviennent comme consultants sur le projet. Il poursuit deux objectifs complémentaires.
D'abord, établir un langage commun : que l'on parle d'unité motrice, d'enveloppe du signal, de seuil de détection ou de MVIC, chacun doit pouvoir recouvrir la même réalité physiologique et technique derrière chaque terme. C'est la condition pour que les échanges d'experts soient précis et que les recommandations transmises ensuite aux kinésithérapeutes de terrain soient cohérentes.
Ensuite, donner une transparence totale sur nos indicateurs : pour chaque chiffre affiché dans un rapport MyoCare, l'expert doit savoir exactement quel calcul a été effectué, ce que ce calcul mesure réellement, et surtout ce qu'il apporte — et ce qu'il n'apporte pas — à la lecture d'une séance d'EMG.
Logique du document
La Partie 1 va volontairement très loin dans la physiologie et l'ingénierie de l'EMG de surface. L'idée n'est pas que chaque détail soit répété au kiné de terrain, mais que l'expert dispose du niveau de compréhension le plus élevé possible. C'est cette maîtrise « en amont » qui lui permet ensuite de vulgariser juste, sans approximation. La Partie 2 redescend vers le concret : chaque indicateur du rapport, décortiqué.
Avertissement de lecture
L'EMG de surface mesure une activité électrique, pas une force ni un diagnostic. Aucun indicateur pris isolément ne « dit » l'état d'un muscle ; c'est la mise en relation des indicateurs entre eux, avec l'examen clinique et avec l'histoire du patient, qui produit du sens. Ce principe est rappelé tout au long du document.
Les valeurs chiffrées utilisées comme exemples proviennent des deux séances de démonstration fournies (une séance de calibration du biceps brachial et une séance libre / bilan en extension de genou). Elles servent à illustrer les calculs sur des données réelles.
PARTIE 1
Fondamentaux de l'électromyographie de surface
Cette partie remonte à la source : pourquoi un muscle produit-il de l'électricité, comment cette électricité se propage jusqu'à un capteur posé sur la peau, ce qui distingue un signal sain d'un signal pathologique, et par quelle chaîne d'ingénierie ce signal devient un nombre exploitable.
1. Ce que l'EMG mesure réellement : de l'intention au signal électrique

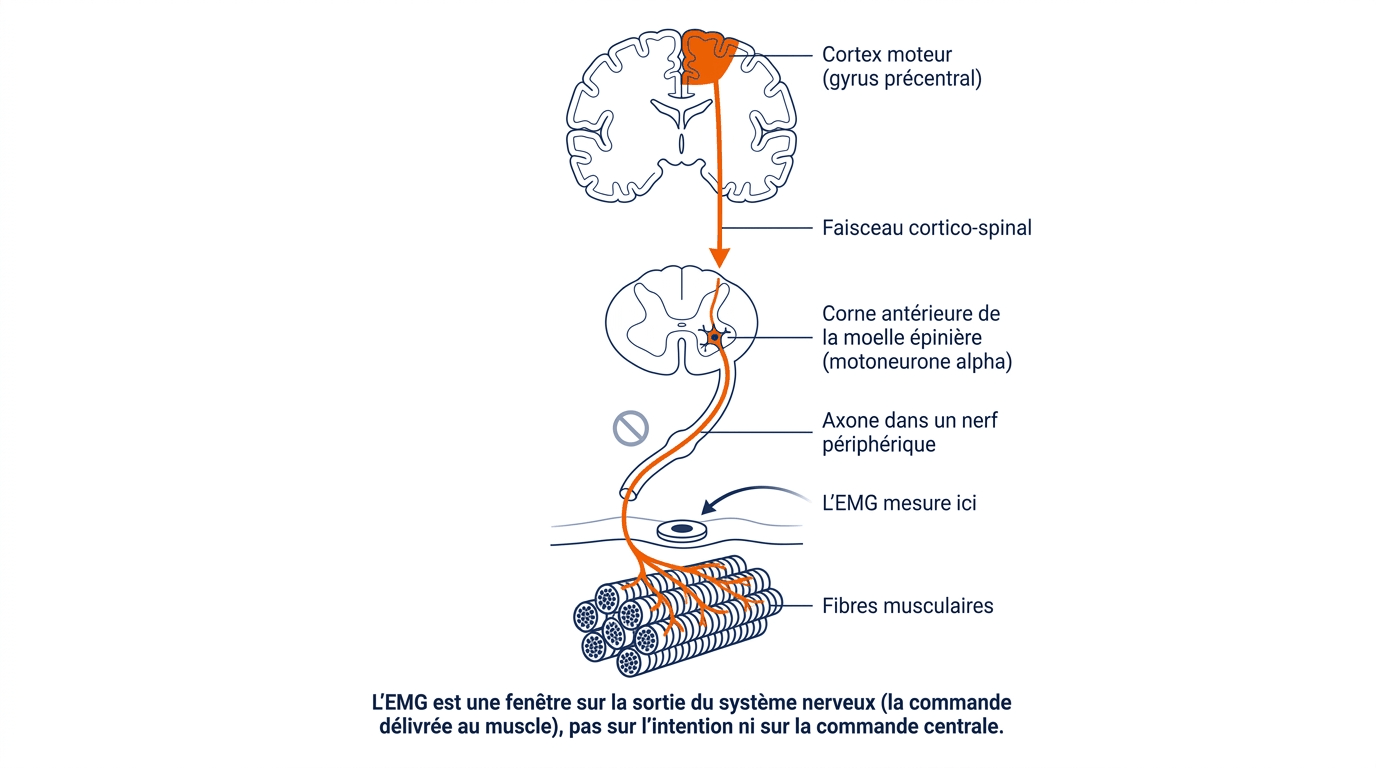

1.1 La chaîne de commande, du cortex à la fibre
Un mouvement volontaire commence dans le cortex moteur. La commande descend par le faisceau cortico-spinal jusqu'à la corne antérieure de la moelle épinière, où elle active le motoneurone alpha. L'axone de ce motoneurone quitte la moelle, chemine dans un nerf périphérique et se ramifie pour innerver un groupe de fibres musculaires. L'EMG ne « voit » rien de tout ce trajet central : il capte le résultat final, à savoir l'activité électrique des fibres musculaires lorsqu'elles sont commandées.
C'est un point fondamental : l'EMG est une fenêtre sur la sortie du système nerveux (la commande effectivement délivrée au muscle), et non sur l'intention ou sur la commande centrale elle-même.

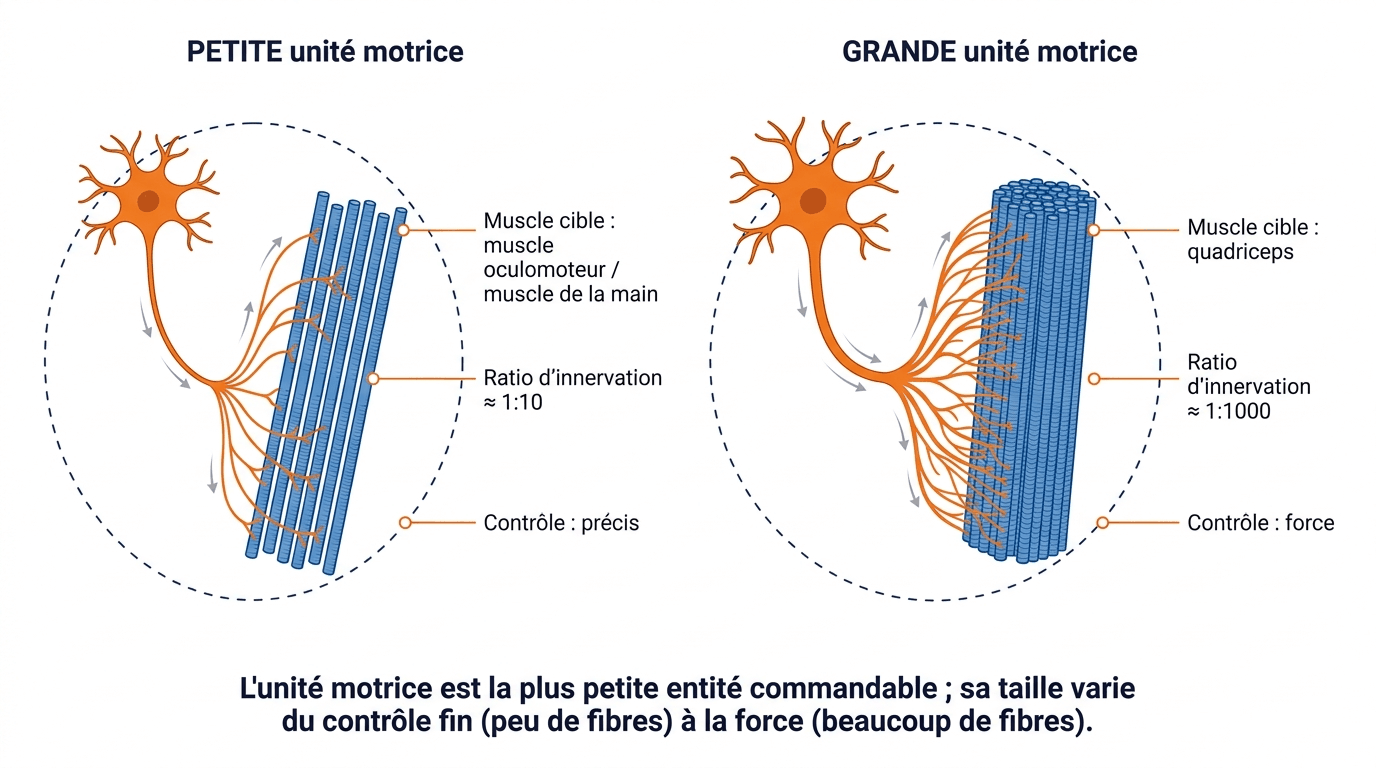

1.2 L'unité motrice : la brique élémentaire
Un motoneurone alpha et l'ensemble des fibres musculaires qu'il innerve forment une unité motrice. C'est la plus petite entité fonctionnelle que le système nerveux puisse commander : on ne contracte jamais une fibre isolée, mais toujours une unité motrice entière, en « tout ou rien ».
La taille des unités motrices varie selon la fonction du muscle. Les muscles fins et précis (muscles oculomoteurs, muscles de la main) ont de petites unités motrices, parfois une dizaine de fibres, pour un contrôle fin. Les grands muscles posturaux ou propulseurs (quadriceps, ischio-jambiers) ont de grandes unités motrices, plusieurs centaines à plus d'un millier de fibres, privilégiant la force au détriment de la finesse. [12, 13]

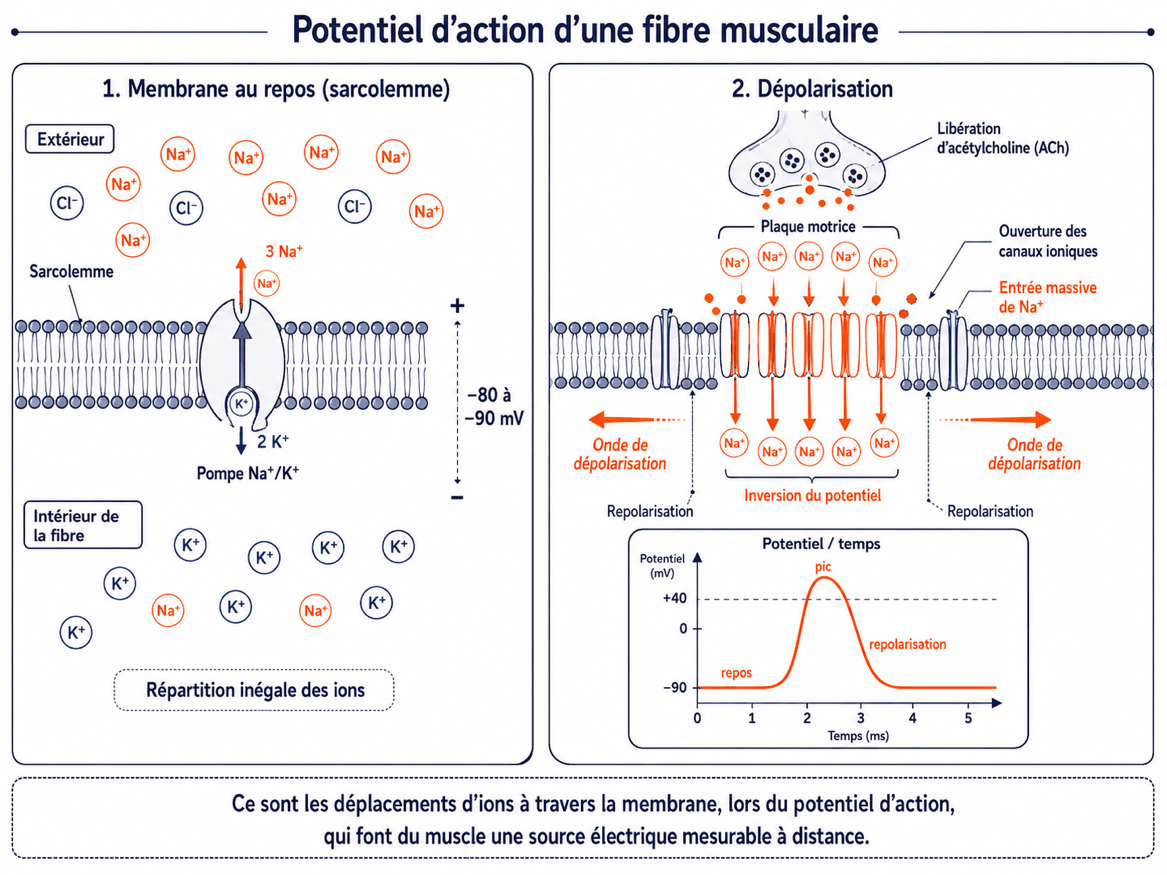

1.3 Le potentiel d'action : pourquoi le muscle est une source électrique
Au repos, la membrane de chaque fibre musculaire (le sarcolemme) maintient une différence de potentiel d'environ −80 à −90 mV entre l'intérieur et l'extérieur de la cellule : c'est le potentiel de repos, entretenu par des pompes ioniques (notamment la pompe Na⁺/K⁺) et par la répartition inégale des ions sodium, potassium et chlore.
Quand le motoneurone décharge, il libère de l'acétylcholine à la jonction neuromusculaire. Cela ouvre des canaux ioniques, le sodium entre massivement, et la membrane se dépolarise brutalement : c'est le potentiel d'action. Cette dépolarisation ne reste pas locale, elle se propage le long de la fibre dans les deux sens à partir de la plaque motrice, comme une onde, avant que la membrane ne se repolarise. Ce sont ces déplacements d'ions à travers la membrane qui créent des courants dans le milieu, et donc des différences de potentiel mesurables à distance.
Pourquoi on mesure de l'électricité, pas de la force
La contraction mécanique (le glissement actine-myosine qui raccourcit la fibre) est déclenchée par le potentiel d'action mais lui est postérieure. L'EMG capte l'événement électrique qui précède et commande la contraction. On mesure donc la commande électrique du muscle, pas la force qu'il produit. C'est pour cela que l'amplitude EMG et la force ne sont pas la même chose : reliées, mais distinctes (voir Partie 1, §3 et §5).

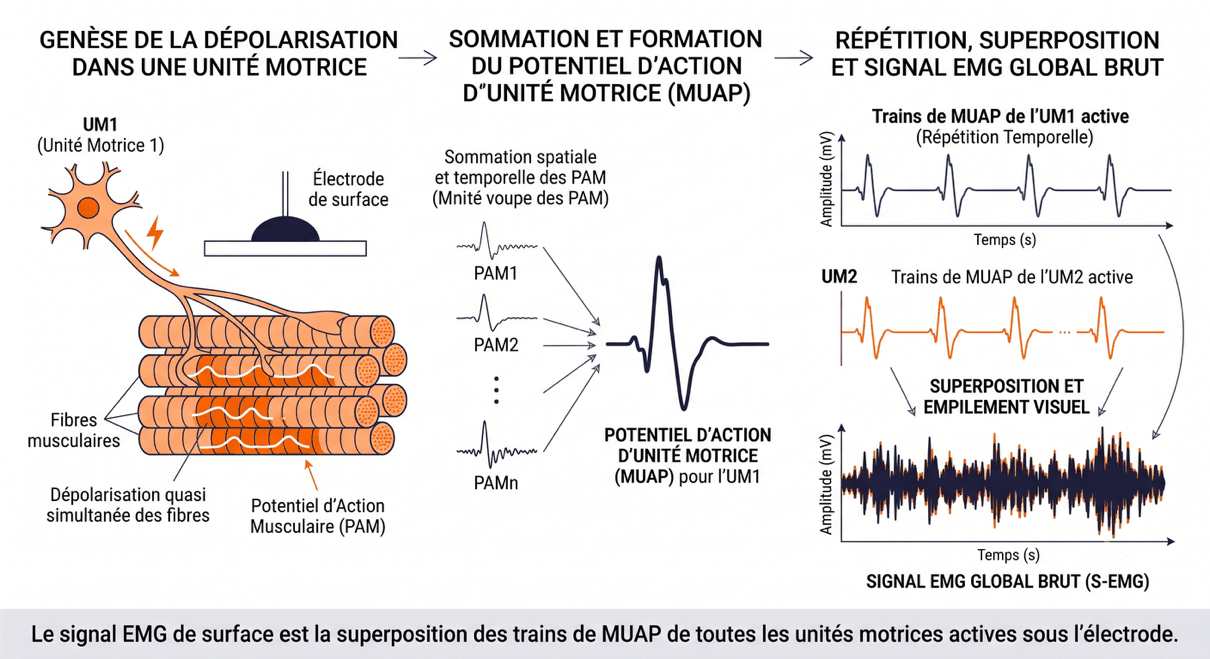

1.4 Du potentiel d'action de fibre au potentiel d'unité motrice (MUAP)
Lorsqu'une unité motrice décharge, toutes ses fibres se dépolarisent de façon quasi simultanée. La somme spatiale et temporelle des potentiels d'action de ces fibres, vue par une électrode, forme le potentiel d'action d'unité motrice (MUAP, motor unit action potential). Sa forme dépend du nombre de fibres, de leur diamètre, de leur dispersion et de la distance à l'électrode.
Comme une unité motrice ne décharge pas une seule fois mais de façon répétée tant que la contraction dure, on observe un train de MUAP. Le signal EMG global est la superposition des trains de MUAP de toutes les unités motrices actives sous l'électrode.
2. De la fibre au capteur : comment naît le signal EMG global

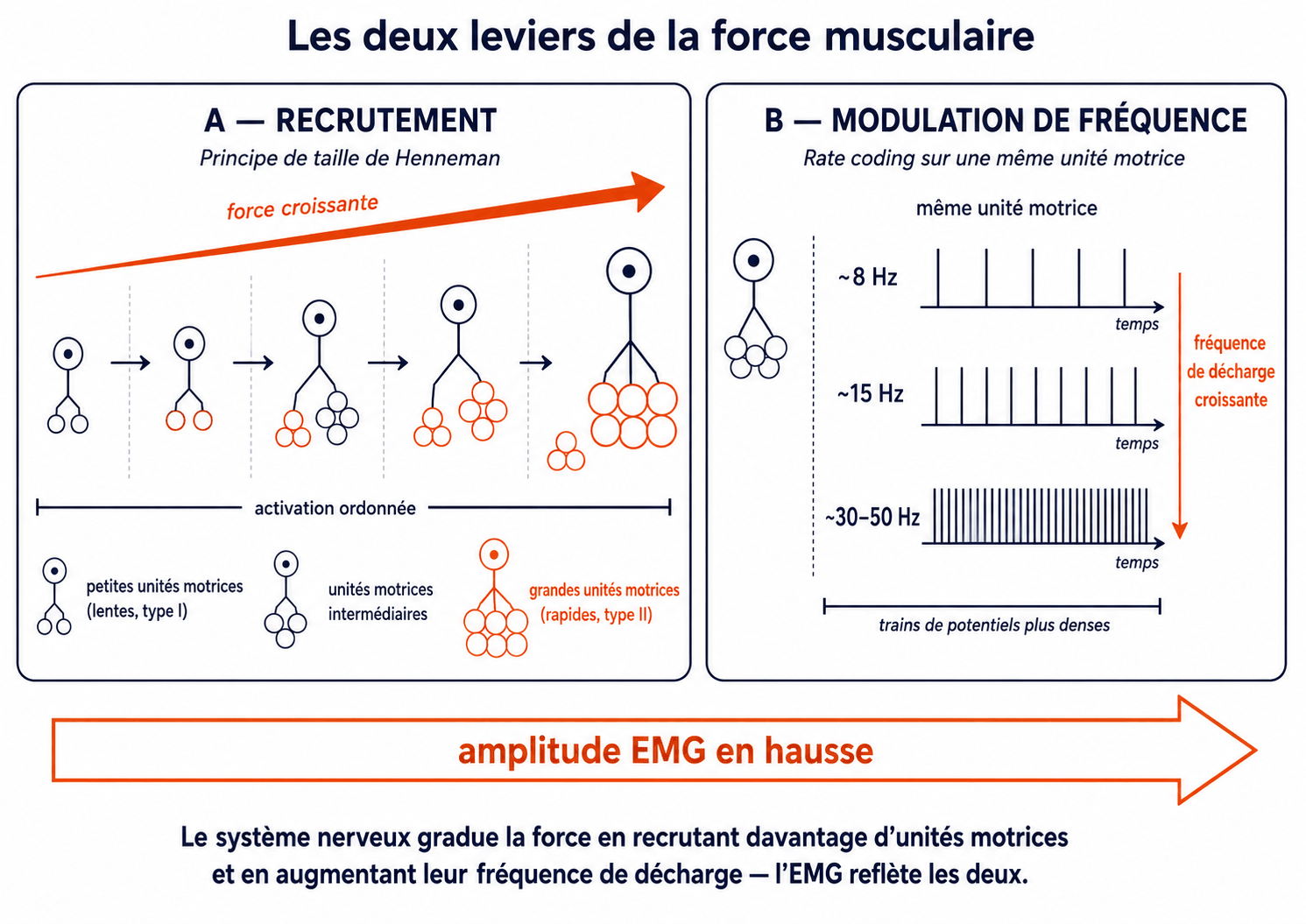

2.1 Recrutement et fréquence de décharge : les deux leviers de la force
Le système nerveux gradue la force d'un muscle par deux mécanismes combinés, et l'EMG reflète les deux.
Le recrutement (principe de Henneman, ou « principe de taille ») : pour une force croissante, les unités motrices sont activées dans un ordre stéréotypé, des plus petites (lentes, peu fatigables, type I) aux plus grandes (rapides, puissantes, fatigables, type II). Plus la demande est forte, plus on recrute d'unités motrices, et plus le signal EMG s'enrichit. [1]
La modulation de fréquence (rate coding) : une unité déjà recrutée peut décharger plus ou moins vite (typiquement de 5–8 Hz à 30–50 Hz). Augmenter la fréquence de décharge augmente la force sans recruter de nouvelle unité, et augmente l'énergie du signal EMG. [2, 13]
Conséquence directe pour la lecture : l'amplitude du signal EMG augmente globalement avec le niveau d'effort, parce qu'on additionne davantage d'unités motrices déchargeant plus vite. Mais cette relation n'est ni parfaitement linéaire ni universelle, ce qui justifie la prudence et la normalisation (§5 et §6).

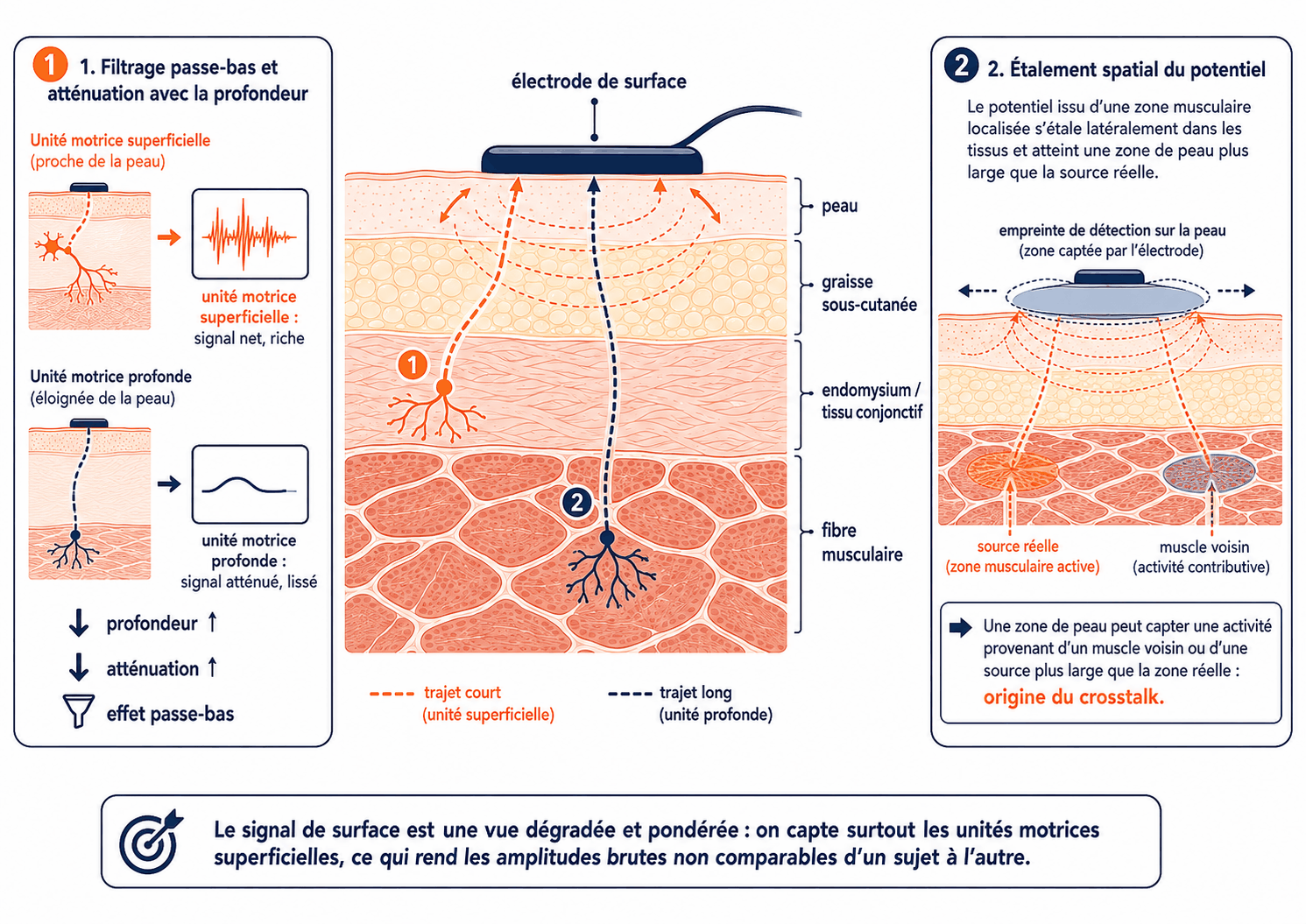

2.2 Le volume conducteur : le corps comme filtre
Entre les fibres musculaires et l'électrode de surface s'interposent plusieurs couches de tissu : l'endomysium, le tissu conjonctif, la graisse sous-cutanée et la peau. Cet ensemble se comporte comme un volume conducteur qui transmet les courants mais les filtre et les atténue.
Deux effets majeurs en découlent. D'une part, un filtrage passe-bas : les composantes de haute fréquence sont davantage atténuées avec la distance, si bien qu'une unité motrice profonde apparaît plus « lente » et plus faible qu'une unité superficielle de même taille. D'autre part, un étalement spatial : le potentiel d'une seule unité est « vu » sur une zone de peau plus large que la zone musculaire réelle, ce qui contribue au crosstalk (§5.3). [4]
À retenir
Le signal de surface est toujours une vue dégradée et pondérée de l'activité musculaire : on capte surtout les unités motrices superficielles, proches de l'électrode. Deux patients, ou deux jours, peuvent donc donner des amplitudes très différentes pour une même activité réelle, simplement parce que l'épaisseur de tissu interposé diffère. C'est la raison de fond pour laquelle une amplitude brute en mV n'est pas comparable telle quelle d'un sujet à l'autre. [5]
3. Lecture physiologique : signal sain contre signal pathologique
Cette section est centrale pour les experts : elle décrit ce que l'on attend d'un muscle « qui fonctionne bien » et les grandes familles de signatures qui s'en écartent. L'EMG de surface ne pose pas de diagnostic neurologique fin (réservé à l'EMG à aiguille), mais il révèle des patterns fonctionnels très utiles en rééducation.
3.1 Le profil d'un muscle sain
Chez un sujet sain réalisant une contraction volontaire, on observe typiquement : un niveau de base (repos) très bas et stable ; une montée en activité nette et relativement rapide au début de la contraction ; un niveau d'activité qui suit le niveau d'effort demandé (gradation par recrutement et fréquence) ; une relâche franche en fin de contraction, avec retour rapide à la ligne de base ; et, en bilatéral, une symétrie raisonnable entre côté droit et côté gauche pour un geste symétrique.
3.2 Les grandes signatures pathologiques ou dysfonctionnelles
On peut regrouper les écarts en quelques familles. Elles ne sont pas exclusives et se combinent souvent.
- Faiblesse / sous-activation : amplitude faible malgré une consigne d'effort maximal, montée lente, difficulté à atteindre un pic. Évoque une commande volontaire réduite, une inhibition (douleur, épanchement, post-chirurgie), une amyotrophie ou un déconditionnement.
- Asymétrie : différence marquée d'activation entre les deux côtés pour un geste symétrique. Très fréquente après blessure unilatérale (le côté lésé compense moins). C'est l'un des marqueurs les plus exploitables en rééducation, d'où un indicateur dédié (Partie 2, §8).
- Retard d'activation / réactivité lente : temps long pour atteindre le pic (time to peak élevé), traduisant un déficit de commande neuromusculaire rapide, fréquent après immobilisation ou en présence d'appréhension.
- Co-contraction excessive : activation simultanée de l'agoniste et de l'antagoniste là où l'on attendrait une relâche de l'antagoniste. Stratégie de protection (instabilité articulaire, douleur), coûteuse et limitant la performance.
- Fatigue neuromusculaire : à effort soutenu, le contenu spectral du signal se décale vers les basses fréquences (ralentissement de la vitesse de conduction des fibres) ; sur une enveloppe d'amplitude, la fatigue se lit plutôt par l'incapacité à maintenir le niveau cible et par une instabilité croissante du tracé. [7]
- Tracé instable / parasité : ligne de base élevée ou bruitée pouvant évoquer des tremblements, des spasmes, mais aussi — il faut toujours l'exclure — un problème de mesure (mauvais contact, artefact, voir §5).
Le réflexe d'expert
Devant un tracé « anormal », la première question n'est pas clinique mais métrologique : est-ce le muscle ou est-ce la mesure ? Un défaut d'électrode, un mouvement de câble ou une peau mal préparée produisent des anomalies qui imitent la pathologie. La Partie 1, §5 outille précisément ce tri.
4. La chaîne d'acquisition et de traitement du signal
On décrit ici le parcours du signal, de la peau au nombre affiché. C'est la partie « ingénierie » indispensable pour comprendre ce que représente, concrètement, une valeur en millivolts dans un rapport MyoCare.

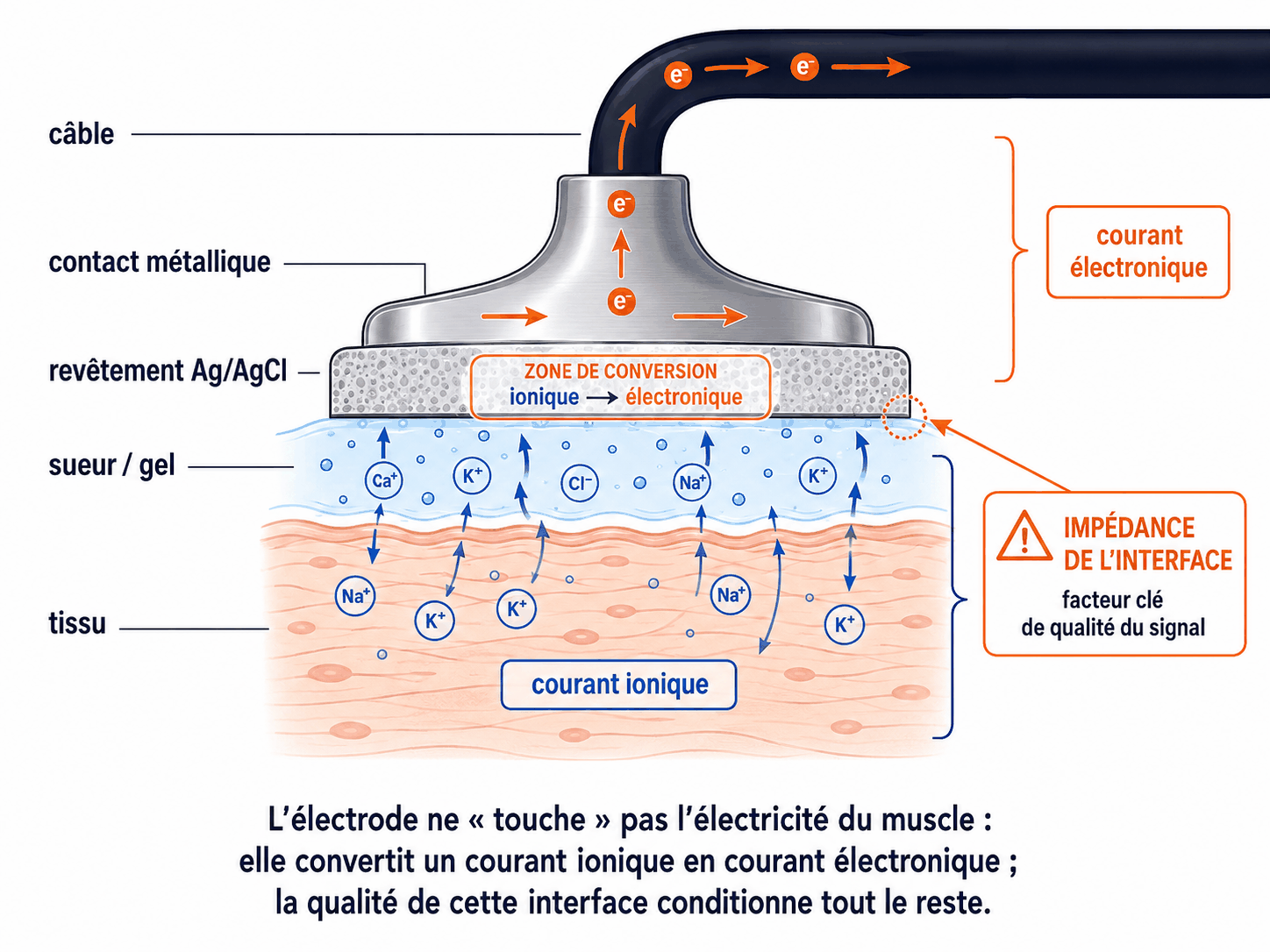

4.1 L'électrode : une interface électrochimique
L'électrode de surface ne « touche » pas l'électricité du muscle : elle convertit un courant ionique (porté par des ions dans les tissus) en un courant électronique (porté par des électrons dans le circuit). Cette conversion se fait à l'interface peau-électrode, généralement via un gel et un revêtement Ag/AgCl. La qualité de cette interface — son impédance — conditionne tout le reste : une mauvaise interface ajoute du bruit et atténue le signal utile.

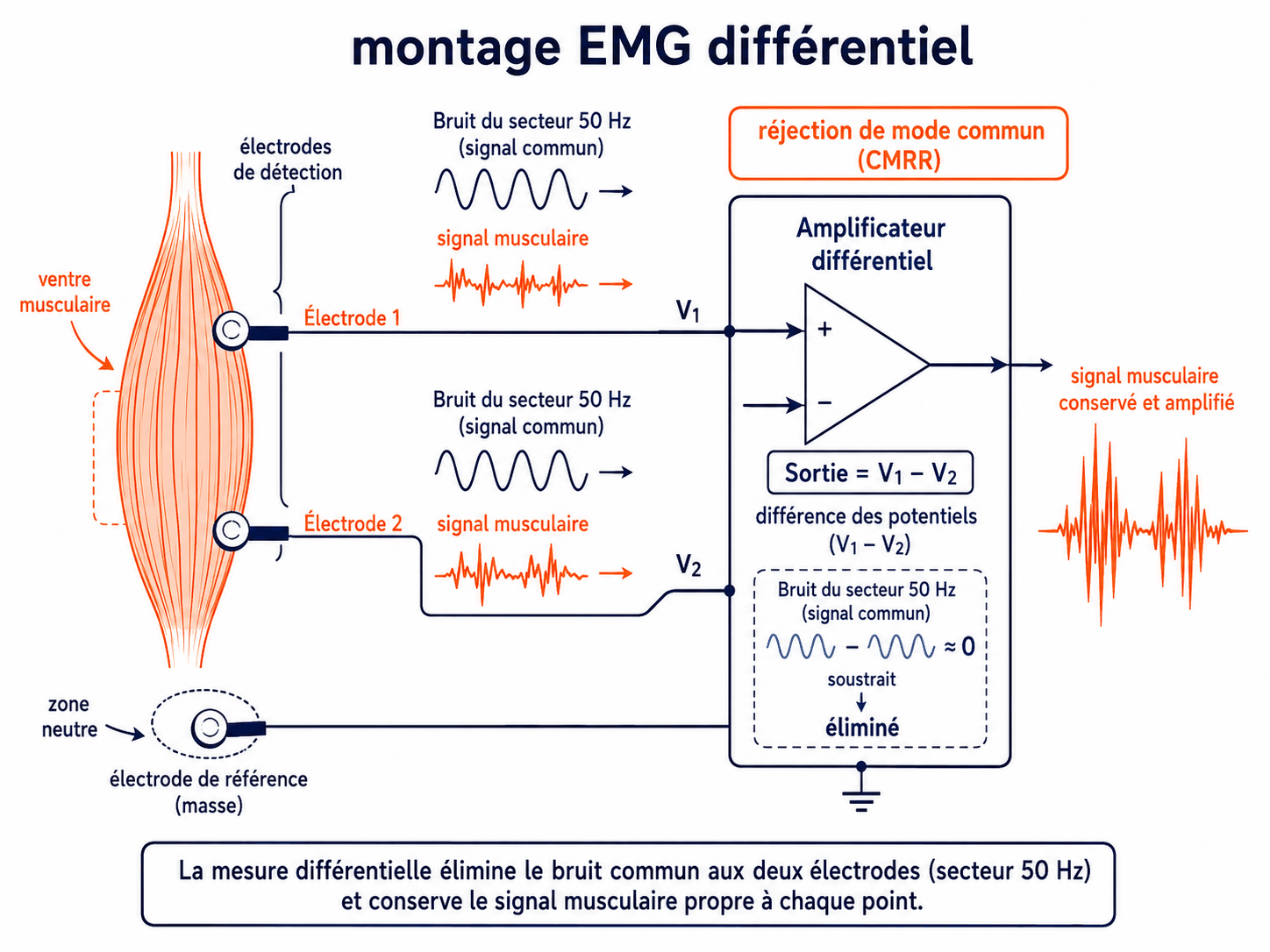

4.2 Pourquoi deux électrodes : la mesure différentielle
Une question revient souvent : pourquoi faut-il deux électrodes pour mesurer un seul muscle ? Parce qu'une tension électrique n'existe jamais en un seul point — elle se mesure toujours entre deux points. C'est exactement ce que fait un électricien avec un voltmètre : pour connaître la tension d'un câble, il pose ses deux pointes de touche en deux endroits et lit la différence de potentiel entre elles. Une seule pointe ne mesurerait rien.
En EMG de surface, c'est le même principe. On pose deux électrodes sur le ventre du muscle, et le capteur calcule en permanence la différence de potentiel entre ces deux points de contact. Quand le muscle se contracte, l'onde électrique passe sous une électrode puis sous l'autre : c'est la différence entre les deux qui traduit cette activité. On parle de mesure différentielle.
Ce montage à deux points a un avantage : tout ce qui arrive de la même façon sur les deux électrodes — typiquement le bruit électrique ambiant du secteur — se retrouve identique aux deux points et s'annule quand on fait la différence. Seul ce qui diffère entre les deux points, c'est-à-dire le signal du muscle, est conservé et amplifié. Deux électrodes, ce n'est donc pas un point de trop : c'est le minimum pour mesurer quelque chose, et déjà un premier filtre contre le bruit.
Avec le système Myodev
Certains systèmes EMG ajoutent une troisième électrode, dite de référence (ou de masse), posée sur une zone neutre. Son rôle n'est pas de mesurer le muscle mais de retirer davantage de bruit et d'améliorer le rapport signal sur bruit (SNR) — un indicateur clé de la performance d'un système de mesure : plus il est élevé, plus le signal utile ressort nettement du bruit de fond.
Le capteur M40 de ANR utilisé par Myodev fonctionne avec deux électrodes seulement, sans troisième électrode de référence. La mesure différentielle entre les deux points suffit à rejeter l'essentiel du bruit ambiant, et le fait que le capteur soit sans fil supprime une grande source de parasites (pas de câble qui capte le secteur). Le compromis est clinique : une pose plus simple et plus rapide (deux points au lieu de trois), pour un rapport signal/bruit qui reste largement suffisant à l'usage.

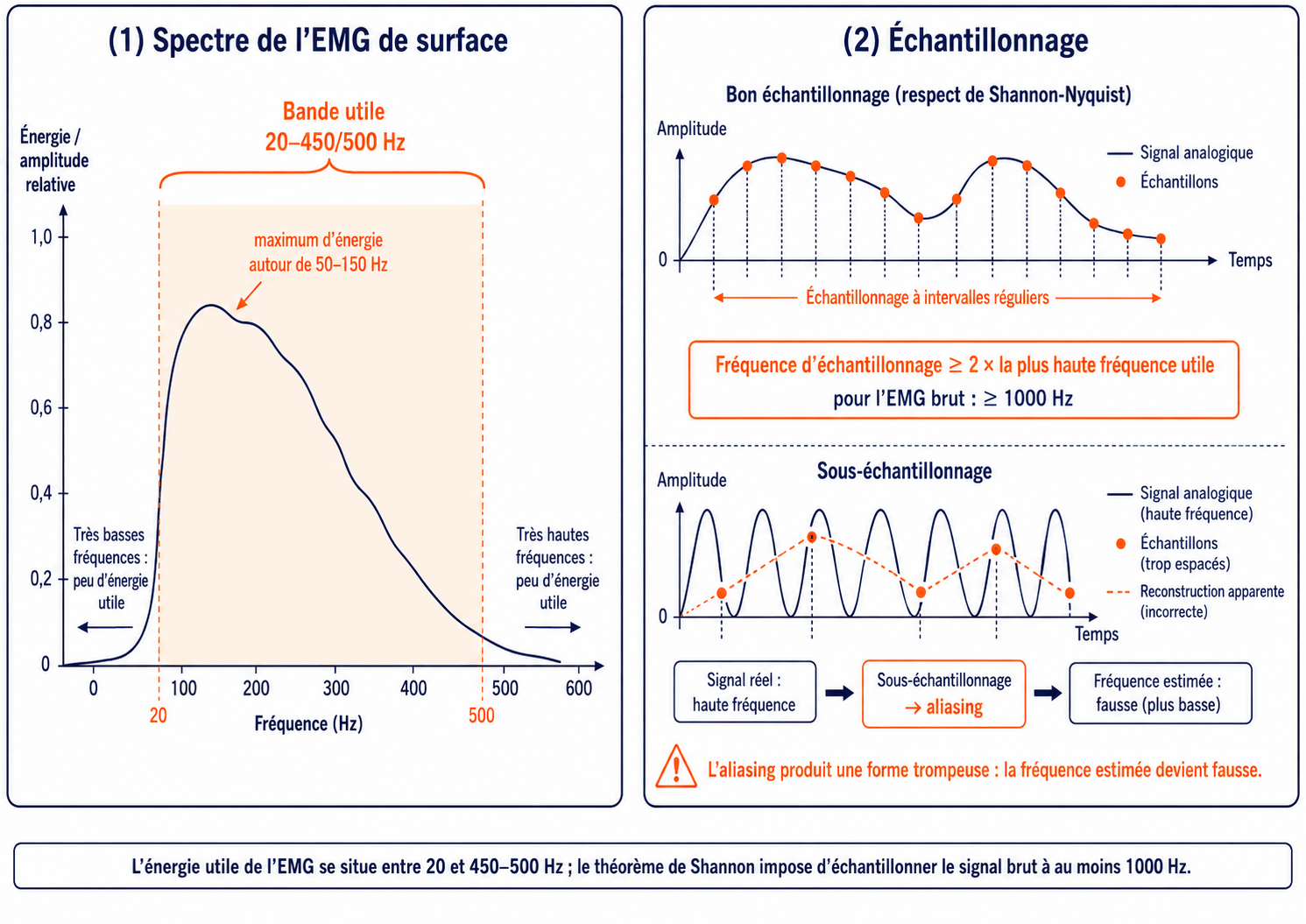

4.3 Échantillonnage et bande passante
Le signal EMG brut est analogique et continu. Pour être traité numériquement, il est échantillonné : on mesure sa valeur à intervalles réguliers, à une certaine fréquence d'échantillonnage. L'énergie utile de l'EMG de surface se situe pour l'essentiel entre 20 et 450–500 Hz, avec un maximum d'énergie autour de 50–150 Hz. Le théorème de Shannon impose d'échantillonner le signal brut à au moins le double de la plus haute fréquence utile (donc ≥ 1000 Hz) pour le restituer fidèlement. [10, 11]
Distinction essentielle : signal brut ≠ enveloppe
Il faut séparer deux niveaux. (1) Le SIGNAL BRUT : oscillant, centré sur zéro, à haute fréquence (échantillonné à ~1 kHz ou plus), riche mais illisible directement. (2) L'ENVELOPPE : un signal dérivé, positif et lissé, qui suit l'« intensité » de l'activité au cours du temps. C'est l'enveloppe que l'on visualise et sur laquelle on calcule la plupart des indicateurs.

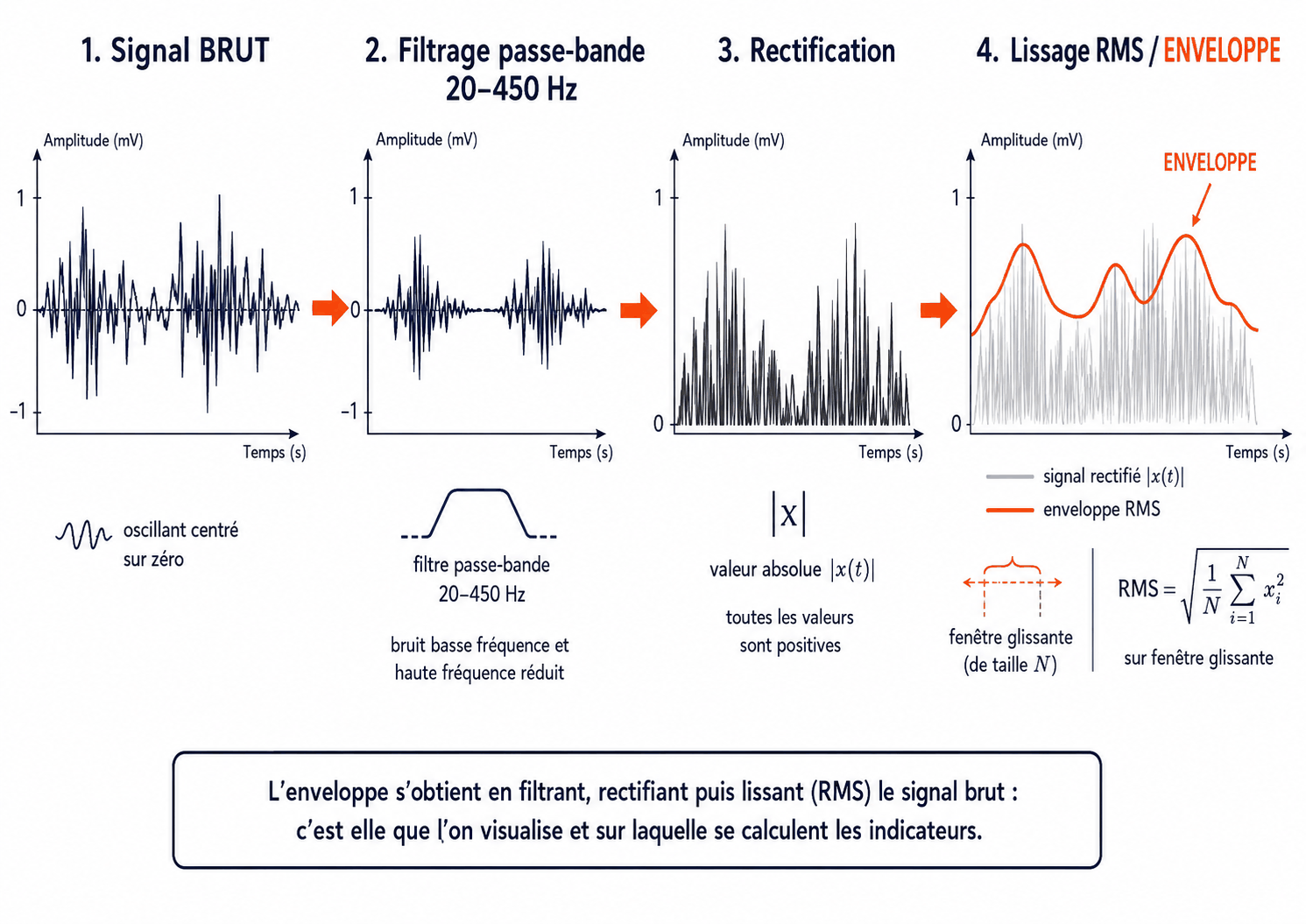

4.4 Du signal brut à l'enveloppe : rectification, lissage, RMS
Le passage du brut à l'enveloppe suit une logique standard en trois temps.
- Filtrage passe-bande : on conserve la bande utile (~20–450 Hz). Le passe-haut retire les artefacts lents (mouvement, dérive) ; le passe-bas retire le bruit de très haute fréquence. Un filtre coupe-bande (notch) à 50 Hz peut retirer le résidu de secteur.
- Rectification : on prend la valeur absolue du signal (ou on l'élève au carré). Le signal, qui oscillait autour de zéro, devient entièrement positif. Sans cela, sa moyenne serait nulle et donc inexploitable.
- Lissage / enveloppe : on lisse le signal rectifié pour en extraire la tendance. Deux méthodes classiques : la moyenne mobile de la valeur absolue (ARV), ou la valeur efficace (RMS, root mean square), qui calcule la racine de la moyenne des carrés sur une fenêtre glissante. La RMS est privilégiée car elle reflète la puissance du signal et est statistiquement robuste. [10]
Enveloppe RMS
x(i) = échantillons du signal brut (filtré, en mV)
N = taille de la fenêtre glissante
RMS(t)= valeur de l'enveloppe à l'instant t (en mV)
4.5 Le cas Myodev : ce que représente la valeur en mV
Dans les exports MyoCare, le signal fourni n’est pas le signal brut mais l’enveloppe d’amplitude, exprimée en millivolts et échantillonnée à 10 Hz (une valeur tous les 0,1 s). Il faut bien distinguer deux cadences.
En amont, le capteur — aujourd’hui le capteur EMG sans fil M40 de ANR, à électrode sèche — acquiert le signal brut à une fréquence d’acquisition élevée, de l’ordre de 4000 Hz. C’est très au-delà du minimum imposé par le théorème de Shannon (≥ 1000 Hz) et cela couvre donc sans perte toute la bande utile de l’EMG de surface (20–450 Hz). C’est sur ce signal brut, riche mais illisible en l’état, qu’est calculée l’enveloppe RMS.
En aval, cette enveloppe déjà lissée est restituée à 10 Hz. Chaque point représente le niveau d’activité du muscle sur l’intervalle de 0,1 s correspondant, et non une oscillation instantanée. Le passage de ~4000 valeurs brutes par seconde à 10 points d’enveloppe par seconde est donc un choix de traitement, pas une limite du capteur.
Pourquoi un tel lissage — et ce qu’il coûte
L’avantage : une lecture clinique stable. L’enveloppe à 10 Hz épouse exactement la dynamique physiologique d’une contraction (montée, plateau, relâche), qui se joue sur des dixièmes de seconde à plusieurs secondes — jamais sur des millièmes. Le lissage supprime le fourmillement du signal brut, réduit la variabilité point à point et rend les indicateurs (activation moyenne, temps au pic, seuils, symétrie) robustes et reproductibles d’une séance à l’autre. Le praticien lit une courbe propre, directement interprétable, au lieu d’un nuage oscillant.
L’inconvénient : un export volontairement borné. Les exports Excel de MyoCare ne contiennent que l’enveloppe à 10 Hz, pas le signal brut à 4000 Hz. On ne peut donc pas recalculer a posteriori des grandeurs qui exigeraient le brut : analyse spectrale fine, fréquence médiane de fatigue, ou le *rate of EMG rise* strict de la littérature (qui suppose un échantillonnage ~1 kHz). Pour la lecture clinique et le biofeedback visés par MyoCare, cette limite est sans conséquence ; elle fixe simplement le périmètre de ce qu’un expert peut légitimement tirer d’un export.
Concrètement, quand un rapport affiche « activation 47 mV », il s’agit d’un niveau d’enveloppe, c’est-à-dire d’une mesure de l’intensité de la commande électrique du muscle à cet instant — une grandeur positive, lissée, directement interprétable comme « plus c’est haut, plus le muscle est sollicité ». Tous les indicateurs de la Partie 2 sont construits sur cette enveloppe.
5. Les facteurs qui influencent la mesure
Comprendre ces facteurs, c'est savoir quand faire confiance à un chiffre et quand le relativiser. Ils expliquent aussi pourquoi la normalisation (MVIC) est indispensable.
5.1 Le placement des électrodes
C'est le facteur le plus déterminant et le plus sous le contrôle de l'opérateur. Les recommandations SENIAM font référence : électrodes sur le ventre musculaire, entre la plaque motrice et la jonction tendineuse, alignées sur la direction des fibres, avec un espacement inter-électrodes standardisé (~20 mm). Un placement sur la zone de plaque motrice ou trop près du tendon réduit et déforme le signal. [3]
Conséquence pratique majeure : un même muscle mesuré avec un placement différent donne des amplitudes différentes. C'est pourquoi la reproductibilité d'un placement d'une séance à l'autre conditionne la comparabilité des mesures dans le temps.
Lien du site SENIAM : http://seniam.org/
Avec le système Myodev
Le capteur M40 utilisé par Myodev intègre ses deux électrodes de détection à un espacement inter-électrodes fixe, conforme à l’esprit des recommandations SENIAM. C’est une variable en moins : contrairement à un montage à électrodes séparées collées à la main, la distance de détection ne varie ni d’un opérateur à l’autre, ni d’une pose à l’autre.
La reproductibilité repose alors sur un seul geste réellement maîtrisable — retrouver le même emplacement sur le ventre musculaire, dans l’axe des fibres — qu’il faut repérer et noter dès la première séance (repère anatomique, photo, mesure). L’orientation et le centrage restent à la charge du praticien ; l’écartement, lui, est garanti par le matériel.
5.2 L'impédance cutanée et la préparation de la peau
La peau (cellules mortes, sébum, pilosité) oppose une impédance qui dégrade le couplage. Une préparation soignée — nettoyage, parfois léger abrasage, rasage si nécessaire — abaisse cette impédance, améliore le rapport signal/bruit et stabilise la mesure. Une impédance élevée ou asymétrique entre les deux électrodes dégrade aussi la qualité de la mesure différentielle (§4.2).
Avec le système Myodev
Myodev utilise des électrodes sèches : aucune préparation de la peau n’est nécessaire (ni gel, ni abrasage, ni rasage) pour obtenir un signal exploitable — cela fonctionne même à travers la pilosité.
L’impédance de contact est certes plus élevée qu’avec des électrodes à gel sur peau préparée. Mais l’amplification du capteur suffit à garder le signal parfaitement visible, et le gain de temps lié à l’absence de préparation est ce qui compte en clinique. La contrepartie — une captation d’artefacts un peu plus sensible — est largement compensée par l’absence de câbles (voir §5.5).

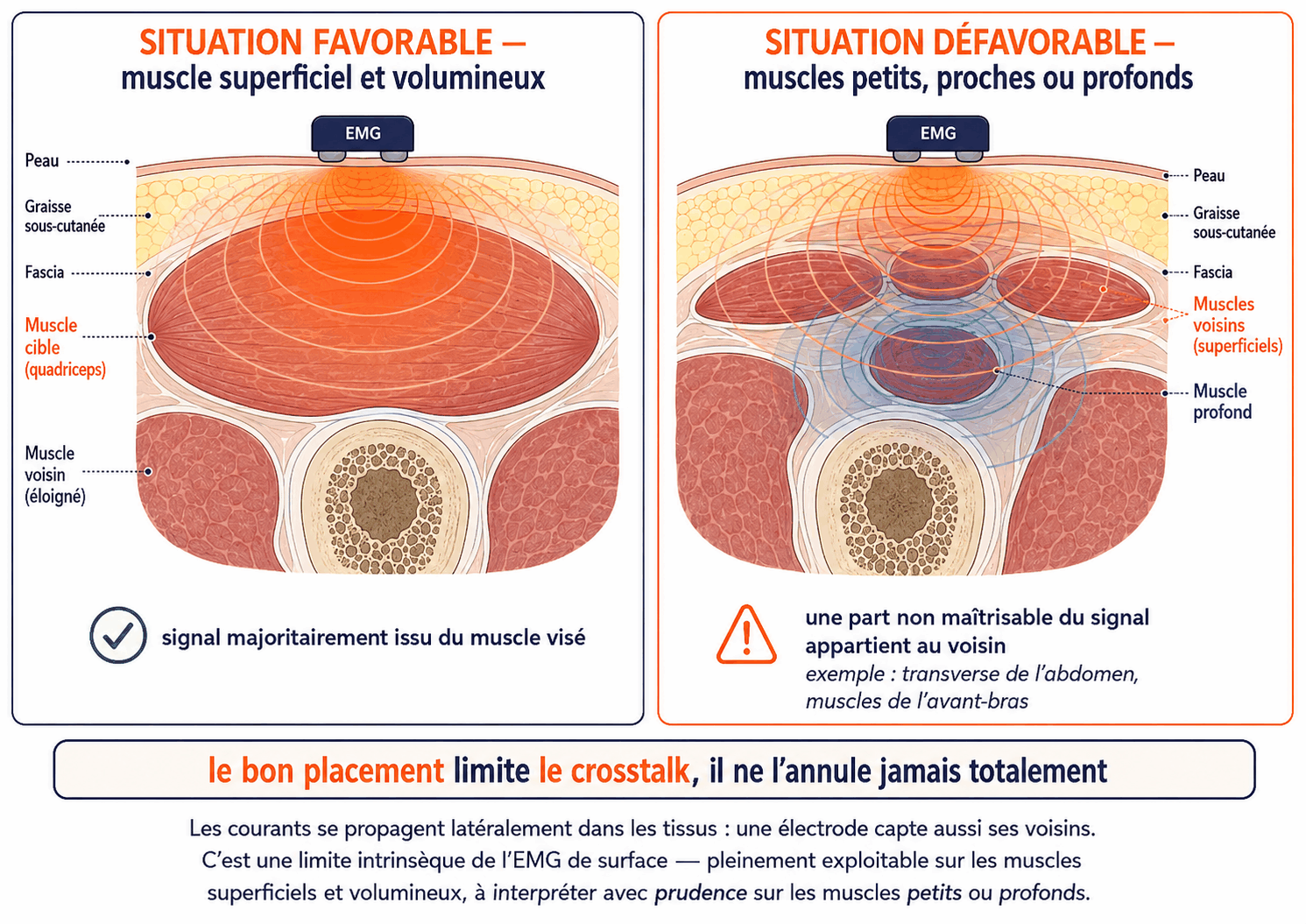

5.3 Le crosstalk (diaphonie)
Le crosstalk est la captation, par l'électrode d'un muscle, de l'activité d'un muscle voisin. Il découle directement du volume conducteur (§2.2) : les courants se propagent latéralement. Il est d'autant plus marqué que les muscles sont proches, petits ou profonds. C'est une limite intrinsèque de l'EMG de surface : une « activation » mesurée peut en partie appartenir au voisin. Le bon placement et l'espacement raisonné des électrodes le limitent sans jamais l'annuler totalement. [6]
Avec le système Myodev
Cliniquement, le crosstalk est la limite qui nous empêche aujourd’hui d’aller chercher de façon fiable les muscles petits, profonds ou très proches de leurs voisins — typiquement le transverse de l’abdomen ou les muscles fins de l’avant-bras. Sur ces cibles, une part non maîtrisable du signal appartient au muscle adjacent, et aucun réglage de surface ne le corrige totalement.
Le système Myodev est donc à sa pleine valeur sur des muscles superficiels, volumineux et bien individualisés (quadriceps, ischio-jambiers, fibulaires, deltoïde, trapèze…). Pour les muscles profonds, l’EMG de surface — le nôtre comme tout autre — doit être interprété avec prudence, voire laisser la place à l’échographie ou à l’EMG à aiguille.
5.4 Les facteurs anatomiques et physiologiques
L'épaisseur de graisse sous-cutanée atténue et filtre le signal (un même effort donne une amplitude plus basse chez un sujet avec plus de tissu adipeux). La température cutanée modifie la vitesse de conduction. L'œdème, l'épanchement, la profondeur du muscle, l'âge et l'architecture musculaire jouent également. Aucun de ces facteurs n'est sous le contrôle de l'opérateur, mais tous interdisent de comparer des amplitudes brutes entre individus. [5]
5.5 Les artefacts et le bruit
Plusieurs sources principales se distinguent : l'artefact de mouvement (déplacement de l'électrode ou du câble, qui crée des oscillations lentes de grande amplitude), le bruit du secteur et le bruit électronique de l'instrumentation. Savoir les reconnaître évite de prendre un artefact pour un phénomène musculaire.
Avec le système Myodev
Deux de ces sources d’artefacts sont directement liées au câblage : le mouvement des câbles génère des oscillations lentes de grande amplitude, et les câbles se comportent eux-mêmes comme des antennes qui captent l’électromagnétisme ambiant (secteur 50 Hz, appareils environnants).
C’est précisément l’intérêt d’un système sans fil comme celui de Myodev : en supprimant la liaison filaire entre l’électrode et l’unité d’acquisition, on élimine à la source une grande partie des artefacts de mouvement et de captation électromagnétique. L’électrode sèche simplifie en outre la mise en place (pas de gel, moins de dérive dans le temps), au prix d’une impédance initiale un peu plus élevée que compense la préparation cutanée (§5.2).
5.6 La conséquence transversale : pourquoi normaliser
De tout ce qui précède découle une règle d'or : une amplitude EMG brute, en millivolts, n'a pas de signification absolue. Elle dépend autant du muscle que de la quantité de tissu, du placement, de la préparation et du matériel. Comparer 47 mV chez un patient à 47 mV chez un autre — ou même chez le même patient à deux séances — n'a guère de sens en valeur brute.
La solution : la normalisation
Pour rendre les mesures comparables, on rapporte l'amplitude à une référence propre au patient et au muscle : le plus souvent un pourcentage de la contraction volontaire maximale isométrique (MVIC). On ne dit plus « 47 mV », on dit « 60 % de la MVIC de ce vaste médial ». C'est tout l'objet de la calibration, qui fait le pont vers la Partie 2.
6. La MVIC et la normalisation : le pont vers les indicateurs
La MVIC (Maximal Voluntary Isometric Contraction) est le niveau d'activation EMG atteint lorsque le patient produit, en isométrie, sa contraction volontaire la plus forte pour un muscle donné. Elle sert de référence individuelle : une fois la MVIC connue, toute activation peut être exprimée en pourcentage de cette MVIC, ce qui neutralise une grande partie des facteurs de mesure vus au §5. [8, 9]
Myodev distingue deux types de séances, ce qui est essentiel à garder en tête pour toute la Partie 2 :
- La séance de calibration : elle a pour but de poser la MVIC. Le patient réalise des contractions maximales ; le système en déduit la valeur de référence du muscle (méthodes Standard et MyodevAI).
- La séance libre / bilan (biofeedback) : elle n'établit aucune référence. C'est une séance d'observation et de travail (souvent en biofeedback) sur laquelle on calcule les indicateurs descriptifs d'activité, de symétrie et de réactivité.
La suite du document détaille, indicateur par indicateur, ce qui est calculé dans ces séances et comment l'interpréter.
6.1 Réaliser une MVIC exploitable : positions et consignes
La MVIC se réalise en isométrie, dans une position articulaire standardisée qui met le muscle cible en situation de produire sa tension maximale sans mouvement. La position compte autant que l’effort : c’est elle qui garantit qu’on mesure bien le muscle visé, et qu’on pourra la reproduire. Les positions ci-dessous, dérivées du testing musculaire manuel, servent de repères pratiques pour les muscles les plus fréquents en rééducation.
| Muscle | Position de test MVIC (contraction isométrique maximale) |
|---|---|
| Quadriceps (droit fémoral, vastes) | Assis, hanche ~90°, genou fléchi ~90°. Extension isométrique maximale du genou contre une résistance fixe (sangle de cheville bloquée). |
| Ischio-jambiers | Décubitus ventral, genou fléchi ~30–45°. Flexion isométrique du genou contre résistance fixe à la cheville. |
| Triceps sural — gastrocnémiens | Debout, montée sur la pointe du pied bloquée, ou assis genou tendu : flexion plantaire isométrique maximale contre résistance. |
| Triceps sural — soléaire | Assis, genou fléchi ~90° (gastrocnémiens relâchés). Flexion plantaire isométrique contre résistance. |
| Fibulaires (long / court) | Décubitus ou assis, cheville neutre. Éversion + flexion plantaire isométrique contre résistance latérale. |
| Tibial antérieur | Assis, cheville neutre. Dorsiflexion + inversion isométrique contre résistance dorsale du pied. |
| Grand fessier | Décubitus ventral, genou fléchi 90°. Extension de hanche isométrique contre résistance à la cuisse. |
| Deltoïde moyen | Assis, épaule en abduction 90°. Maintien isométrique de l’abduction contre résistance. |
| Trapèze supérieur | Assis, bras le long du corps. Élévation (haussement) des épaules contre résistance. |
| Biceps brachial | Assis, coude fléchi ~90°, avant-bras supiné. Flexion isométrique du coude contre résistance. |
Vidéos — positionnement des tests de normalisation
Chaque test de MVIC du tableau ci-dessus fait l’objet d’une courte vidéo de démonstration (positionnement du patient, placement du capteur, consigne d’effort).
La consigne doit être identique d’une fois sur l’autre. Le protocole par défaut proposé dans l’application MyoCare est simple : activer vite (monter en tension rapidement), puis maintenir la contraction 5 secondes — 3 séries de 5 secondes, entrecoupées de 10 secondes de repos. Dans la littérature, différentes durées de repos sont proposées (souvent 60 s entre efforts), mais elles sont peu réalistes dans les conditions d’usage en clinique — et la durée de repos n’est pas la variable qui apporte le plus de valeur au test, au regard des autres sources possibles de biais d’évaluation. L’essentiel en pratique est d’avoir un protocole rapide et reproductible ; on retient la valeur de référence sur le meilleur plateau, jamais sur un pic transitoire d’artefact.
6.2 En clinique, l’objectif n’est pas le maximum absolu mais la reproductibilité
En recherche, la MVIC vise une valeur physiologiquement maximale, entourée de précautions lourdes (familiarisation, encouragements standardisés, essais multiples). En clinique de rééducation, l’objectif est différent et plus atteignable : obtenir une référence stable et reproductible pour ce patient, ce muscle, ce jour. Peu importe que la MVIC capte 100 % ou 90 % du « vrai » maximum théorique, tant que la procédure est identique d’une séance à l’autre.
Ce qui porte l’information, ce n’est pas la valeur absolue en mV, mais le rapport activation / MVIC et son évolution dans le temps. Trois exigences suffisent à rendre ce rapport fiable : une position standardisée et notée, une consigne d’effort identique, et trois séries de 5 secondes (protocole par défaut) dont on garde le meilleur plateau. C’est cette reproductibilité — et non la recherche du maximum absolu — qui fait de la MVIC un outil clinique.
6.3 FAQ : les questions fréquentes sur la normalisation
Les objections fréquentes — et ce qu’il faut répondre
« La MVIC n’est jamais vraiment maximale : douleur, inhibition, appréhension. » Vrai, surtout en post-opératoire. Mais on ne cherche pas le maximum théorique : on cherche une référence reproductible. Si l’inhibition se lève au fil de la rééducation, la MVIC ré-évaluée augmente — et cette hausse est en soi un marqueur de progrès, pas un défaut de mesure. On re-calibre périodiquement.
« Deux MVIC ne sont pas comparables entre patients. » Exact, et ce n’est pas le but. La normalisation sert la comparaison intra-patient dans le temps (et entre côtés), pas la comparaison d’un individu à l’autre. Personne ne compare « 60 % de MVIC » de deux patients comme des valeurs équivalentes.
« C’est chronophage. » Une calibration prend quelques minutes. Sans elle, les amplitudes en mV brutes ne sont tout simplement pas interprétables (§5.6) : c’est le prix d’entrée de toute lecture quantitative, pas une option.
« Sur un muscle très douloureux, on ne peut pas faire de MVIC. » On utilise alors une contraction sous-maximale reproductible et standardisée comme référence de travail provisoire, ou l’on normalise sur une tâche fonctionnelle. L’essentiel reste inchangé : une référence stable et répétable, quelle qu’elle soit.
6.4 Quand mesurer la MVIC : une référence du jour, à refaire à chaque séance
Une MVIC n’est pas une donnée acquise une fois pour toutes. C’est la référence d’un muscle donné, chez un patient donné, un jour donné — dans une position et avec un placement d’électrodes donnés. Dès que l’une de ces conditions change (un autre jour, une nouvelle pose du capteur, un état de fatigue ou de douleur différent), la référence n’est plus valable.
Concrètement, on mesure la MVIC en début de séance, avant le travail, pour chaque muscle que l’on souhaite normaliser ; on l’utilise ensuite comme 100 % pour toutes les activations de cette même séance. À la séance suivante, on la refait. C’est précisément ce qui lui donne son sens : en la ré-établissant à chaque fois, on neutralise les variations de placement et d’état cutané d’un jour à l’autre, et l’on rend le rapport activation / MVIC réellement comparable dans le temps. Réutiliser une MVIC d’une séance passée reviendrait à comparer des mesures qui n’ont plus la même référence.
6.5 Prendre du recul : quand alléger ou adapter la normalisation
La normalisation par la MVIC est précieuse, mais ce n'est pas un passage obligé dans toutes les situations. Prendre un instant de recul sur l'objectif de la séance permet de décider, en connaissance de cause, quand la mener pleinement, quand l'alléger, et comment l'adapter — sans rien retirer à ce qui précède sur sa valeur.
Deux situations où l'on peut l'alléger ou l'adapter
Biofeedback et comparaison gauche/droite en direct. Quand l'objectif est de montrer au patient une asymétrie en temps réel ou de guider un geste, la comparaison des deux côtés se lit déjà bien sur l'amplitude brute (mêmes électrodes, même séance, même muscle). La normalisation garde tout son intérêt pour suivre l'évolution dans le temps ; sur l'instant, on peut d'abord s'appuyer sur le relatif gauche/droite, puis calibrer ensuite si l'on veut objectiver le niveau.
Patient post-opératoire. Demander une MVIC du quadriceps à 90° de flexion à un patient récemment opéré a peu de sens : la position est douloureuse et non maîtrisée, donc peu reproductible. Plutôt que d'y renoncer, on adapte : on prend la référence sur une amplitude que le patient contrôle et sait reproduire — par exemple en verrouillage actif du genou, proche de l'extension. Une référence stable et atteignable vaut mieux qu'une MVIC théorique inatteignable.
Le fil conducteur reste le même : le but final, c'est que le patient aille mieux, pas que l'on ait touché une vérité scientifique absolue. La normalisation est un outil au service du raisonnement clinique — on la mène pleinement, on l'allège ou on l'adapte selon ce que la séance cherche à obtenir.
Références scientifiques (Partie 1)
Références réelles et vérifiées appuyant les postulats théoriques de la Partie 1. Les renvois [n] dans le texte pointent vers cette liste.
[1] Henneman E., Somjen G., Carpenter D.O. — Functional significance of cell size in spinal motoneurons. Journal of Neurophysiology, 1965 ; 28(3) : 560–580. DOI : 10.1152/jn.1965.28.3.560.
[2] Enoka R.M., Duchateau J. — Rate coding and the control of muscle force. Cold Spring Harbor Perspectives in Medicine, 2017 ; 7(10) : a029702. DOI : 10.1101/cshperspect.a029702.
[3] Hermens H.J., Freriks B., Disselhorst-Klug C., Rau G. — Development of recommendations for SEMG sensors and sensor placement procedures (SENIAM). Journal of Electromyography and Kinesiology, 2000 ; 10(5) : 361–374. DOI : 10.1016/S1050-6411(00)00027-4.
[4] Farina D., Merletti R., Enoka R.M. — The extraction of neural strategies from the surface EMG. Journal of Applied Physiology, 2004 ; 96(4) : 1486–1495. DOI : 10.1152/japplphysiol.01070.2003.
[5] Nordander C., Willner J., Hansson G.-Å., et al. — Influence of the subcutaneous fat layer, as measured by ultrasound, skinfold calipers and BMI, on the EMG amplitude. European Journal of Applied Physiology, 2003 ; 89(6) : 514–519. DOI : 10.1007/s00421-003-0819-1.
[6] De Luca C.J., Merletti R. — Surface myoelectric signal cross-talk among muscles of the leg. Electroencephalography and Clinical Neurophysiology, 1988 ; 69(6) : 568–575. DOI : 10.1016/0013-4694(88)90169-1.
[7] De Luca C.J. — Myoelectrical manifestations of localized muscular fatigue in humans. Critical Reviews in Biomedical Engineering, 1984 ; 11(4) : 251–279. PMID : 6391814.
[8] Burden A. — How should we normalize electromyograms obtained from healthy participants? What we have learned from over 25 years of research. Journal of Electromyography and Kinesiology, 2010 ; 20(6) : 1023–1035. DOI : 10.1016/j.jelekin.2010.07.004.
[9] Halaki M., Ginn K. — Normalization of EMG signals: to normalize or not to normalize and what to normalize to? In : Computational Intelligence in Electromyography Analysis, IntechOpen, 2012 ; chap. 7. DOI : 10.5772/49957.
[10] Merletti R., Parker P.A. (Eds.) — Electromyography: Physiology, Engineering, and Non-Invasive Applications. IEEE Press / Wiley, 2004. ISBN : 978-0-471-67580-8.
[11] Shannon C.E. — Communication in the presence of noise. Proceedings of the IRE, 1949 ; 37(1) : 10–21. DOI : 10.1109/JRPROC.1949.232969. (Théorème d’échantillonnage ; les valeurs de bande passante propres à l’EMG relèvent de [10] et [3].)
[12] Feinstein B., Lindegård B., Nyman E., Wohlfart G. — Morphologic studies of motor units in normal human muscles. Acta Anatomica, 1955 ; 23(2) : 127–142. DOI : 10.1159/000140989.
[13] Enoka R.M., Fuglevand A.J. — Motor unit physiology: some unresolved issues. Muscle & Nerve, 2001 ; 24(1) : 4–17. DOI : 10.1002/1097-4598(200101)24:1<4::AID-MUS13>3.0.CO;2-F.
